Lớp phủ silicon cacbua

Buồng phản ứng epiticular được phủ Veteksemian SiC là thành phần cốt lõi được thiết kế cho các quá trình tăng trưởng epiticular bán dẫn đòi hỏi khắt khe. Bằng cách sử dụng phương pháp lắng đọng hơi hóa học tiên tiến (CVD), sản phẩm này tạo thành lớp phủ SiC dày đặc, có độ tinh khiết cao trên nền than chì có độ bền cao, mang lại độ ổn định nhiệt độ cao và khả năng chống ăn mòn vượt trội. Nó chống lại hiệu quả tác động ăn mòn của khí phản ứng trong môi trường xử lý nhiệt độ cao, ngăn chặn đáng kể ô nhiễm hạt, đảm bảo chất lượng vật liệu epiticular ổn định và năng suất cao, đồng thời kéo dài đáng kể chu kỳ bảo trì và tuổi thọ của buồng phản ứng. Đây là lựa chọn quan trọng để cải thiện hiệu quả sản xuất và độ tin cậy của chất bán dẫn dải rộng như SiC và GaN.

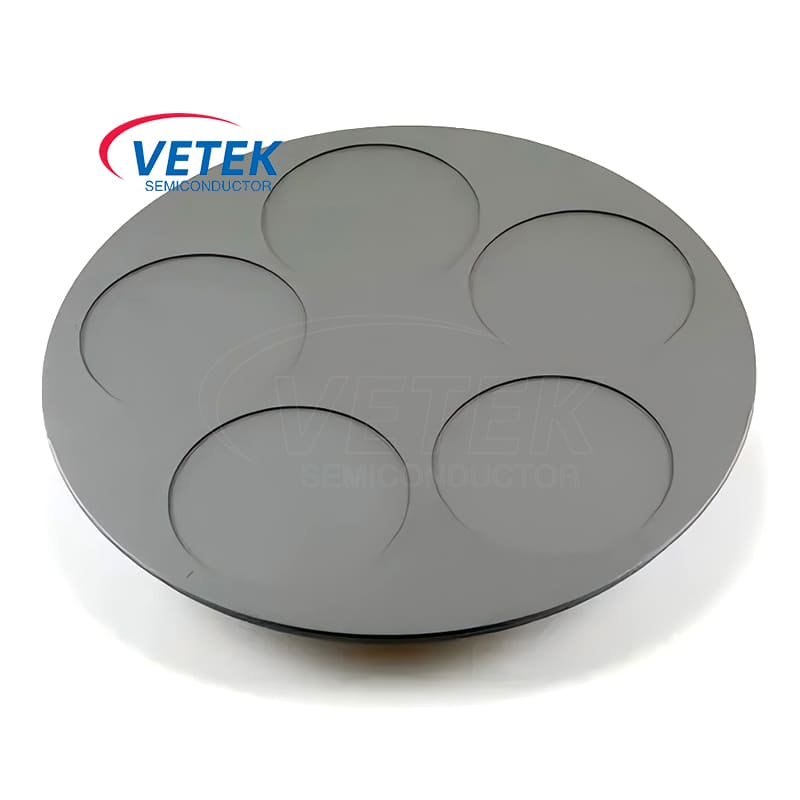

Trong quy trình cốt lõi của quá trình tăng trưởng epiticular silicon cacbua, Veteksemiaon hiểu rằng hiệu suất của chất nhạy cảm quyết định trực tiếp đến chất lượng và hiệu quả sản xuất của lớp epiticular. Các chất nhạy cảm EPI có độ tinh khiết cao của chúng tôi, được thiết kế dành riêng cho trường SiC, sử dụng chất nền than chì đặc biệt và lớp phủ SiC CVD dày đặc. Với độ ổn định nhiệt vượt trội, khả năng chống ăn mòn tuyệt vời và tốc độ tạo hạt cực thấp, chúng đảm bảo độ dày và độ đồng đều pha tạp tuyệt vời cho khách hàng ngay cả trong môi trường xử lý nhiệt độ cao khắc nghiệt. Chọn Veteksemiaon có nghĩa là chọn nền tảng về độ tin cậy và hiệu suất cho quy trình sản xuất chất bán dẫn tiên tiến của bạn.

Chất nhạy cảm than chì được phủ Veteksemian SiC dành cho ASM là thành phần mang cốt lõi trong các quy trình epiticular bán dẫn. Sản phẩm này sử dụng công nghệ phủ cacbua silic nhiệt phân độc quyền của chúng tôi và các quy trình gia công chính xác để đảm bảo hiệu suất vượt trội và tuổi thọ siêu dài trong môi trường xử lý ăn mòn và nhiệt độ cao. Chúng tôi hiểu sâu sắc các yêu cầu nghiêm ngặt của quy trình epiticular về độ tinh khiết của chất nền, độ ổn định nhiệt và tính nhất quán, đồng thời cam kết cung cấp cho khách hàng các giải pháp ổn định, đáng tin cậy giúp nâng cao hiệu suất tổng thể của thiết bị.

Vòng lấy nét Veteksemian được thiết kế đặc biệt cho các thiết bị khắc chất bán dẫn có yêu cầu cao, đặc biệt là các ứng dụng khắc SiC. Được gắn xung quanh mâm cặp tĩnh điện (ESC), gần với tấm bán dẫn, chức năng chính của nó là tối ưu hóa sự phân bổ trường điện từ trong buồng phản ứng, đảm bảo hoạt động plasma đồng đều và tập trung trên toàn bộ bề mặt tấm bán dẫn. Vòng lấy nét hiệu suất cao cải thiện đáng kể độ đồng đều của tốc độ khắc và giảm hiệu ứng cạnh, trực tiếp tăng năng suất sản phẩm và hiệu quả sản xuất.

Tấm mang cacbua silic Veteksemian để khắc LED, được thiết kế đặc biệt để sản xuất chip LED, là vật tư tiêu hao cốt lõi trong quá trình khắc. Được làm từ cacbua silic có độ tinh khiết cao được thiêu kết chính xác, nó có khả năng kháng hóa chất đặc biệt và ổn định kích thước ở nhiệt độ cao, chống ăn mòn hiệu quả từ axit, bazơ và plasma mạnh. Đặc tính nhiễm bẩn thấp của nó đảm bảo năng suất cao cho các tấm wafer LED, trong khi độ bền của nó vượt xa so với các vật liệu truyền thống, giúp khách hàng giảm chi phí vận hành tổng thể, khiến nó trở thành sự lựa chọn đáng tin cậy để cải thiện tính nhất quán và hiệu quả của quy trình khắc.

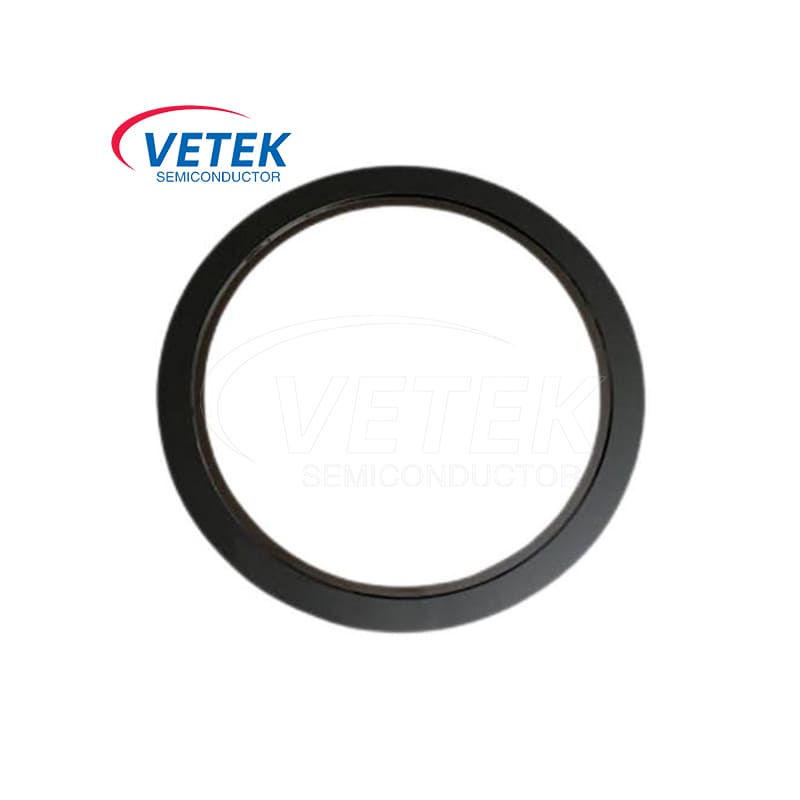

Vòng lấy nét SiC rắn của Veteksemi cải thiện đáng kể tính đồng nhất của quá trình khắc và độ ổn định của quy trình bằng cách kiểm soát chính xác điện trường và luồng không khí ở rìa wafer. Nó được sử dụng rộng rãi trong các quy trình khắc chính xác cho silicon, chất điện môi và vật liệu bán dẫn hỗn hợp, đồng thời là thành phần chính để đảm bảo năng suất sản xuất hàng loạt và vận hành thiết bị đáng tin cậy lâu dài.
